輪廓測量儀SJ5700-200

SJ5700輪廓測量儀采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，實現對各種工件表面輪廓進行測量和分析

品　牌

CHOTEST

貨號

SJ5700-200

庫　存

庫存1000件

價　格

詢價 * 本價格含13%增值稅費

促　銷

服　務

√中國總代理
√包郵
√增值稅票
√7*15服務

收藏商品

聯系客服

對比

CHOTEST

資料查閱

參數 報價單電子合同視頻宣傳冊操作說明

大家還買了什么

正品承諾

輪廓測量儀SJ5700-200詳細評價
規格參數
曬單評價
購買咨詢

詳細信息

一、產品描述

SJ5700輪廓測量儀采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，實現對各種工件表面輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用進口高精度光柵測量系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，最終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提供的分析工具可對輪廓進行各種參數分析。

輪廓儀為全自動測量設備，操作者只需裝好被測工件，在檢定軟件上設定掃描的開始、結束位置，點擊“開始”按鈕，測針會自動接觸工件表面，并按設定的位置掃描；在進行輪廓掃描的過程中，軟件界面會實時描繪輪廓曲線；掃描結束后，操作者可通過輪廓分析工具對生成的輪廓曲線進行分析，得到如直線度、圓度、角度、距離、間距等輪廓參數。

系統軟件為簡體中文操作系統，操作方便。

二、產品功能

1. 表面輪廓評定：評定半徑, 角度, 距離, 坐標, 圓,圓截面,確定各個點,相交各點,坐標軸,直線,垂直線,圓和圓截面，可對輪廓進行直線度、圓度分析等；

同時實現下列功能：

(1)建立回歸直線和圓形

(2)建立點、交點、自由點、中心點、最高點和最低點

(3)建立坐標系統

(4)計算半徑、距離、角度、坐標及線性偏差

(5)實際值與標稱值比較

(6)測量程序自動運行

2. 界面友好，更符合中國用戶操作習慣；

3. 測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理測量記錄；

4. 輸出多種格式報表(.doc，.docx，.xlsx，.pdf)，并支持完全的自定義報表，定制測量記錄報表，可批量打印記錄；

5. 具有數據備份和還原數據庫功能；

6. 擁有CNC測量功能，能實現同批次自動測量，具有SPC統計分析功能；

7. 可進行CAD圖紙導入，CAD圖紙尺寸標注等與測量結果進行比對；

8. PDF格式圖紙導入比對分析功能；

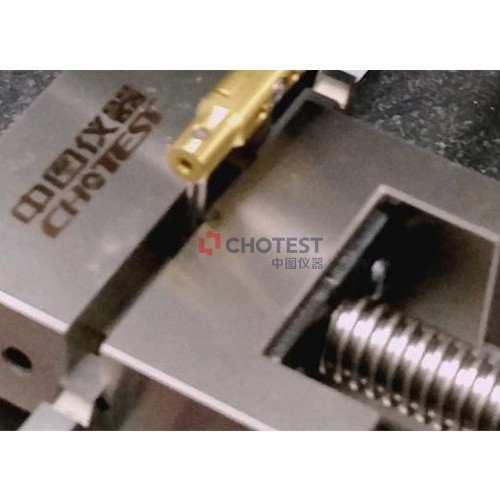

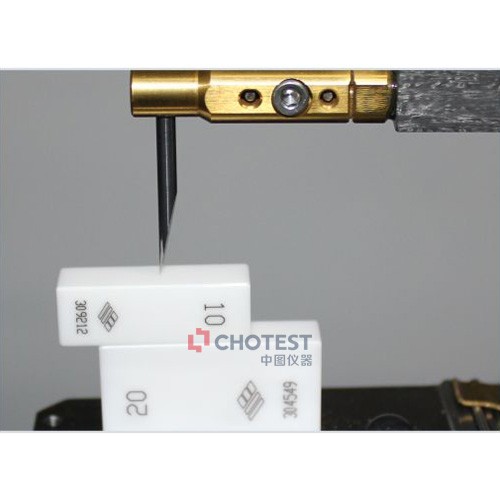

三、應用案例

齒形測量

壓鑄件測量

鐵路輪轂檢測

模具檢測

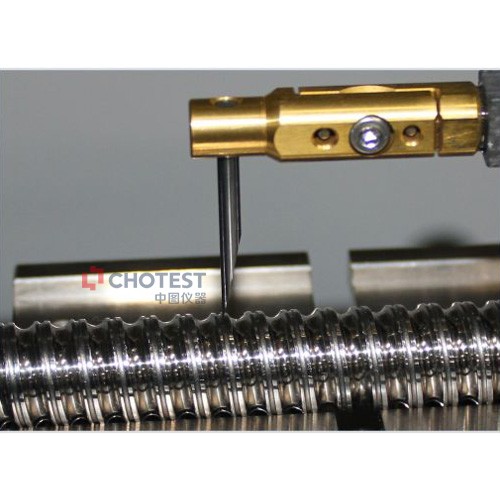

螺紋工件檢測

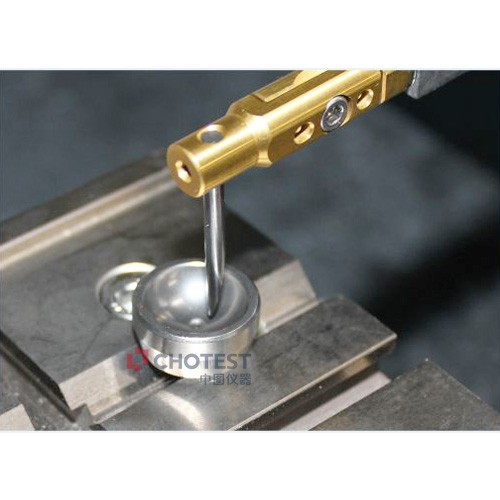

特殊軸承檢測

汽車配件檢測

機械配件檢測

機加配件檢測

機械配件檢測

模具槽型測量

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

對比

輪廓測量儀SJ5700-200規格參數Specs

小型輪廓測量儀
產品型號	SJ5700-200
測量范圍	X軸（0-200）mm，Z1軸±25mm，Z軸0-450mm
X軸示值誤差	±（0.8+2L/100）μm，其中L為水平測量長度，單位：mm
Z0軸示值誤差	±（1.6+丨2H丨/100）μm，其中H為垂直測量高度，單位：mm
測量速度	0.05-5mm/S
測量力	10-150mN
分辨率	0.01μm
主要特點	精度高、使用方便、功能強
